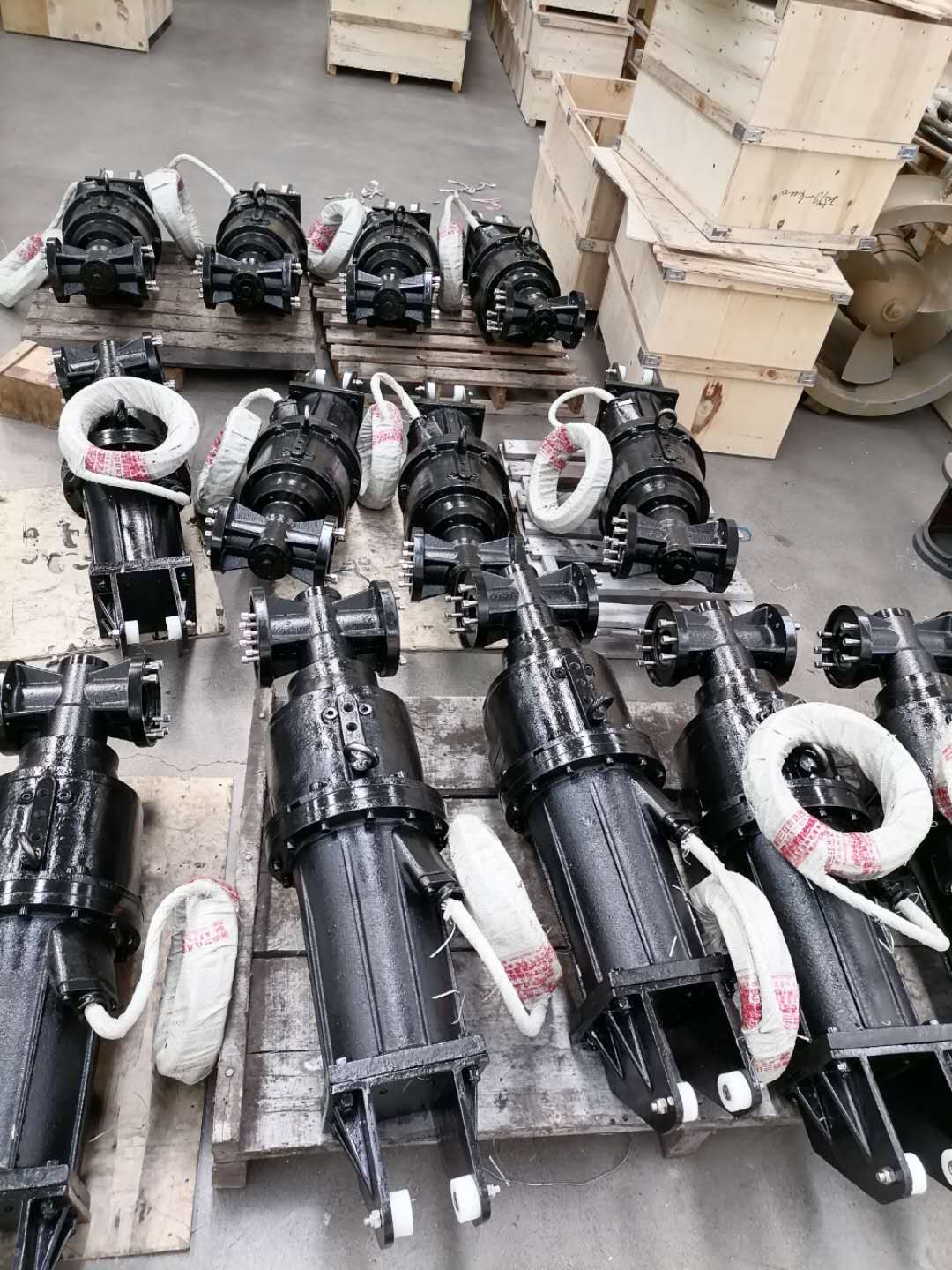

Booster tal-Fluss Sommersibbli

Parametri tekniċi ewlenin
Qawwa tal-mutur 1.5kW
Veloċità ta 'l-impeller 56rpm
Dijametru ta 'l-impeller 1400mm
Livell ta 'protezzjoni tal-mutur IP68
Livell ta 'insulazzjoni tal-mutur F

QJB pusher ta' fluss ta'-veloċità baxxa jintuża għat-taħwid ta'-veloċità baxxa f'tankijiet ta' trattament bijoloġiku, tankijiet ta' arjazzjoni jew tankijiet anerobiċi. Jipproduċi fluss ta 'ilma qawwi bi fluss tanġenzjali baxx, li jista' jintuża għaċ-ċirkolazzjoni ta 'l-ilma fil-pixxina u stadji ta' nitrifikazzjoni, denitrifikazzjoni u defosforizzazzjoni biex jinħoloq fluss ta 'ilma, sabiex it-tajn u l-ilma fil-pixxina jitħalltu kompletament mingħajr ma jikkawżaw siltation.

QJB kondizzjonijiet ta' użu ta' pusher ta' fluss ta'-veloċità baxxa
QJB pusher ta 'fluss ta' veloċità baxxa- huwa adattat għat-trattament ta 'diversi drenaġġ domestiku u ilma mormi industrijali. It-tagħmir jista' jaħdem b'mod normali u kontinwu taħt il-kundizzjonijiet li ġejjin:
It-temperatura medja ma taqbiżx l-40 grad;
Il-valur tal-pH tal-medju huwa bejn 5 u 9;
Id-densità medja ma taqbiżx 1150kg/m3;
Operazzjoni mgħaddsa fit-tul-, il-fond tal-għadis ġeneralment ma jaqbiżx l-20m;

Prestazzjoni teknika tal-QJB pusher tal-fluss b'veloċità baxxa-

1. Il-volum tal-pool huwa 1000-3000m3, u l-viskożità tista 'tilħaq 50CP; il-volum tal-pool huwa 500-700m3, u l-viskożità tista 'tilħaq 1000CP.
2. Il-mixer sommerġibbli jaħdem bla xkiel u jiżgura l-ebda iġġamjar, staġnar, vibrazzjoni u fenomeni oħra;
3. Il-mixer sommerġibbli huwa soġġett għal test tal-pressjoni tal-arja tas-siġillar qabel ma jħalli l-fabbrika. Il-pressjoni tat-test hija 3kg/m2 u m'hemm l-ebda tnixxija għal 5 minuti;
4. Il-mixer sommerġibbli jadotta struttura ta 'siġill mekkaniku doppju u apparat ta' siġill tax-xoffa. Is-siġill mekkaniku jiżgura tħaddim affidabbli fi żmien 8,000 siegħa mingħajr sostituzzjoni;
5. Il-kejbil ta 'ċomb-out tal-mixer sommerġibbli jadotta l-kejbil artab tal-gomma YZW-kisi f'GB5013.2 jew kejbils oħra bl-istess prestazzjoni. It-tul tal-konfigurazzjoni standard ta 'unità waħda huwa 10m. Ir-ras tas-siġillar tal-kejbil hija vulkanizzata biex tevita li l-għata tal-kejbil ma ssirx ħsara u l-ilma jinfiltra fil-mutur;
6. Il-wiċċ tal-mixer sommerġibbli huwa sprejjat b'żebgħa kontra l--korrużjoni, u l-wiċċ tiegħu huwa qawwi, mingħajr tbajja, ħotob, xquq u fenomeni oħra; il-primer tad-djar tal-mutur huwa reżina epoxy tal-PVC, u l-wiċċ huwa żebgħa tal-gomma klorinata;
7. Il-kamra taż-żejt tal-mixer sommerġibbli hija mgħammra b'apparat ta 'protezzjoni kontra t-tnixxija tas-siġillar;
8. Il-wajer ta 'żewġ -kuluri (isfar/aħdar) fil-kejbil tal-barra taċ-ċomb tal-mixer sommerġibbli huwa speċifikat bħala l-wajer tal-ert, u l-konnessjoni hija affidabbli. Il-marka ta 'l-ert hija ovvja u mhux faċli biex titħassar matul il-ħajja tas-servizz;
9. Ix-xfafar u s-rotors tal-mixer sommerġibbli huma bilanċjati, u l-eżattezza tal-bilanċ hija G6.3;
10. Il-mixer ta 'taħt l-ilma jista' jdur fi żmien 120 grad fid-direzzjoni orizzontali, u l-angolu tal-fluss jista 'jiġi aġġustat skont ir-rieda.

Ħajja tas-servizz tal-QJB pusher tal-fluss b'veloċità baxxa-

Taħt il-kundizzjonijiet speċifikati, il-ħin ta 'tħaddim medju tal-mixer sommerġibbli qabel ma sseħħ l-ewwel ħsara mhuwiex inqas minn 10,000 siegħa, u l-ħajja tas-servizz tal-magna kollha mhix inqas minn 15-il sena.

Disinn strutturali ta 'QJB pusher tal-fluss ta' veloċità baxxa-
1. Kaxxa tal-junction: Il-kaxxa tal-junction hija kompletament issiġillata u iżolata mill-likwidu tal-madwar u l-parti tal-mutur; Tkessiħ: L-istator tal-mutur jitkessaħ bil-likwidu tal-madwar.
2. Reducer: It-trasmissjoni tal-ger tal-wiċċ tas-snien iebes hija adottata biex tnaqqas il-veloċità tal-impeller. L-istruttura tad-disinn hija kompatta, id-dehra hija sabiħa u bla xkiel, u l-kapaċità tat-tagħbija hija b'saħħitha; il-magna prinċipali għandha vibrazzjoni żgħira u tħaddim stabbli fil-mument tal-bidu; storbju baxx; il-proporzjon tat-trasmissjoni tal-ger huwa gradat b'mod fin u l-proporzjon tal-veloċità huwa kbir, li jista 'jipproteġi sew il-mutur u l-bearings u għandu ħajja twila ta' servizz.
3. Xfafar: Ix-xfafar għandhom forma ta'-banana doppja u mitfugħa b'polyurethane kompost ta'-densità għolja biex jipprevjenu li x-xfafar jitkissru. It-tarf tad-daħla tax-xafra huwa mgħawweġ lura u għandu prestazzjoni awtomatika tat-tindif. Il-ġewż tal-qfil tat-tip tal-flanġ-hija mwaħħla max-xaft, li huwa faċli biex tiżżarma u tissostitwixxi waqt l-irfigħ u l-manutenzjoni.
4. Mutur: Mutur ta 'induzzjoni tal-gaġġa ta' l-iskojjattlu mgħaddas għal kollox huwa użat, b'istralċ ta 'erba' -arbli tal-mutur sommerġibbli, livell S1, u livell ta 'insulazzjoni ta' stralċ ta 'stator ta' livell F, b'livell ta 'protezzjoni ta' IP68. Il-mutur jista 'jħawwad kontinwament medju f'40 grad, u ż-żieda fit-temperatura medja tal-istralċ tal-istator ma taqbiżx il-85 grad. Jista 'jibda mill-inqas 12-il darba fis-siegħa mingħajr ma jikkawża xi effetti ta' ħsara. Waqt it-tħaddim, ma jkun hemm l-ebda fenomenu ta 'tagħbija żejda, li jiżgura tħaddim kontinwu u intermittenti. Il-vultaġġ stmat huwa 380V, tri-fażi, 50Hz. Il-varjazzjoni tal-vultaġġ permissibbli tal-mutur hija ± 10%.
5. Kamra taż-żejt: Illubrikha u kessaħ l-apparat tas-siġillar, is-sedil tal-bearing u r-reducer bejn il-mutur u l-likwidu. Il-kamra taż-żejt għandha rwol fl-assorbiment tax-xokk u s-sajlenser. Apparat ta 'borża ta' l-arja jista 'jiġi midfun biex inaqqas u jnaqqas iż-żieda fil-pressjoni fil-kamra taż-żejt.
6. Berings: Ix-xaft tal-mutur huwa sostnut minn żewġ berings, il-bearings ta 'appoġġ huma ball bearings doppji-ringieli; il-bearing prinċipali huwa doppju-ringiela tar-rombli sferiċi; ix-xaft tal-impeller huwa sostnut minn doppju-ringiela ball bearing ta 'kuntatt angolari u roller bearing ċilindriku; il-bearings huma iżolati mill-likwidu mħawwad u lubrikat bil-grass. Il-ħajja operattiva tal-bearing tal-aġitatur hija akbar minn 60,000 siegħa.
7. Siġill tax-xaft: Il-mixer jikkonsisti f'żewġ siġilli mekkaniċi u siġill tax-xoffa. Materjal tal-apparat tas-siġillar: karbur tat-tungstenu-karbur tat-tungstenu.
8. Siġill mekkaniku: Kull fus huwa mgħammar b'sistema ta 'siġill mekkaniku ta' xaft li jdur indipendenti tat-tip ta' serje-saff doppju-, u l-apparat tas-siġillar jaħdem f'tank taż-żejt. Il-ħajja tad-disinn tas-siġill mekkaniku hija akbar minn 25,000 siegħa.
9. Sistema ta 'monitoraġġ: Żewġ swiċċijiet termali huma installati fl-istralċ tal-istator. L-iswiċċijiet termali joperaw f'125 grad. F'ċirkostanzi normali, it-temperatura tal-mutur ma taqbiżx il-85 grad. Wara sħana żejda, il-mutur jieqaf idur u allarmi. Sensor tat-tnixxija tal-ilma jintuża biex jiskopri l-ilma fil-kamra tal-istator. Meta s-sensor tat-tnixxija tal-ilma jiġi attivat, il-mutur jieqaf idur u jallarma.
10. Sistema ta 'kontroll (l-utent-konfigurabbli): Il-kaxxa tal-kontroll tista' tirrealizza awto-protezzjoni tat-tagħmir, b'funzjonijiet ta 'tisħin żejjed, kurrent żejjed u protezzjoni ta' tnixxija, u interface PLC jista 'jiġi riżervat.

Materjali prinċipali ta 'QJB thruster tal-fluss ta' veloċità baxxa-
Djar:GG25 ħadid fondut griż
Impeller:polyurethane kompost
Xaft prinċipali:azzar li ma jissaddadx 2Cr13
Siġill mekkaniku:karbur tat-tungstenu-karbur tat-tungstenu
virga gwida:azzar tal-karbonju jew azzar li ma jissaddadx ASTM304 (l-utenti jistgħu jagħżlu l-materjal waħedhom)
Bracket tal-irfigħ:azzar tal-karbonju jew azzar li ma jissaddadx ASTM304 (l-utenti jistgħu jagħżlu l-materjal waħedhom)
Katina tal-irfigħ:azzar tal-karbonju jew azzar li ma jissaddadx ASTM304 (l-utenti jistgħu jagħżlu l-materjal waħedhom)
Materjal statiku tas-siġill:gomma nitrile
Qafliet:azzar li ma jissaddadx ASTM304
Bearing:NSK li jkollhom

QJB firxa ta' tqabbil ta' thruster ta' fluss ta'-veloċità baxxa
Skrun taħt l-ilma immuntat kompletament:
Mutur sommerġibbli
Sett sħiħ ta 'apparat ta' rfigħ, vireg ta 'gwida, parentesi, ktajjen ta' rfigħ, eċċ.
Kejbil tal-għadis ta '10m, kaxxa tal-junction
L-aċċessorji kollha tal-konnessjoni
